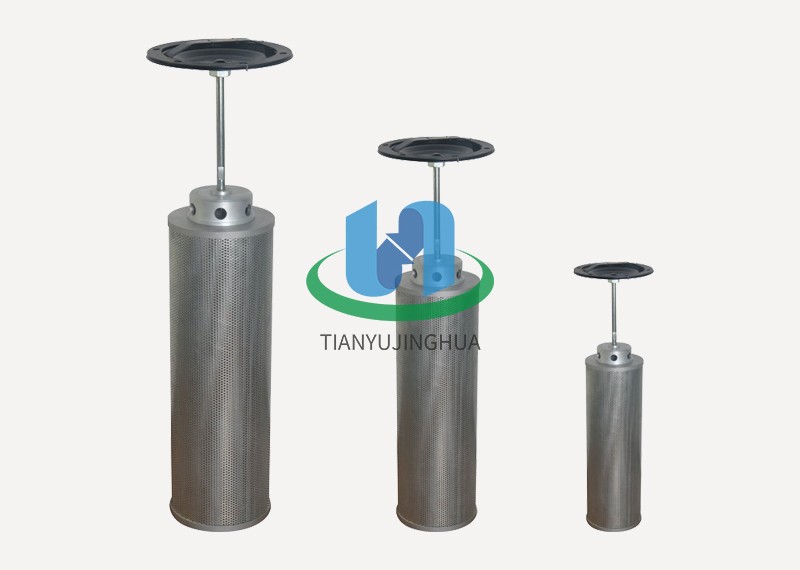

一、XNL系列箱內回油過濾器簡介

      XNL系列箱內自封式回油過濾器裝于液壓系統回油管處。濾除液壓系統中由于元件磨損而產生的金屬顆粒以及密封件磨損的橡膠雜質等污染物，使流回油箱的油液保持清潔。該系列過濾器還具有以下特點:

     (a)直接安裝在油箱內，簡化了系統的管路，節省空間，使系統布置更為緊湊。

     (b)帶有自封閥：檢修系統時，油箱里的油液不會回流。更換濾芯時，能把濾芯內的污染物一同帶出油箱，使油液不會外流。

     (c)帶有旁通閥：當濾芯被污染物堵塞導致壓差達0.35MPa時，如不能馬上更換濾芯，設在濾芯頂部的旁通閥會自動開啟(其壓差為0.4MPa)，以保護系統正常工作。

     (d)帶有磁性裝置：可濾除回油油液中1微米以上的鐵磁性顆粒。

     用戶選用XNL系列過濾器時，務必要配置壓力發訊器，當濾芯被污染物堵塞到壓差為0.35MPa時，應及時更換濾芯。

二、XNL系列箱內回油過濾器技術參數

     注：*為過濾精度

三、XNL系列箱內回油過濾器連接尺寸

     單位：mm
